CATATAN PENTING

Selamat atas pembelian WIRELESS Trophy Cam HD Anda.Kami sangat bangga dengan kamera ini dan kami yakin Anda juga akan senang dengan kamera ini.Kami menghargai bisnis Anda dan ingin mendapatkan kepercayaan Anda.Silakan lihat catatan di bawah dan petunjuk dalam manual ini untuk memastikan bahwa Anda benar-benar puas dengan produk ini.PANDUAN TA RT: LANGKAH

Langkah 1: Beli dan aktifkan kartu SIM dari penyedia layanan ponsel Anda.Kartu SIM berkemampuan SMS/MMS (suara+teks) disarankan jika Anda memiliki pesan teks tak terbatas, karena akan meminimalkan biaya dan memungkinkan kontrol kamera dari jarak jauh melalui pesan teks.Pilih kartu SIM yang juga mendukung data (SMTP) jika Anda juga menginginkan opsi untuk menerima gambar dari kamera melalui email melalui paket data Anda.

Langkah 2: Masukkan kartu SIM ke dalam Wireless Trophy Cam HD (slot di tepi kiri atas).Pasang baterai (12x AA lithium atau alkaline) dan kartu SD atau SDHC (hingga 36GB).Pasang antena dengan memasangnya ke soket di bagian atas kamera.Silakan merujuk ke manual instruksi lengkap untuk petunjuk lengkap dan terperinci.

Langkah 3: Atur Sakelar Daya/Mode ke "SETUP".Anda akan melihat bilah indikator kekuatan sinyal nirkabel setelah koneksi dibuat (beri waktu untuk ini).

Langkah 4A (Pengaturan MMS): Tekan tombol MENU, lalu tekan tombol panah KIRI 3 kali untuk masuk ke "Pengaturan Nirkabel".Tekan tombol OK, lalu pilih “Pengaturan MMS” (jika Anda menggunakan kartu SIM berkemampuan SMS/MMS) dan tekan OK lagi.Sorot "Pengaturan Otomatis" dan tekan tombol OK.Pilih negara Anda (tempat layanan telepon seluler Anda berada) menggunakan tombol panah ATAS/BAWAH dan tekan OK.Pilih penyedia layanan seluler Anda dan tekan OK.

Jika "Pengaturan Otomatis" tidak berfungsi (yang mungkin disebabkan oleh perubahan terbaru yang dibuat oleh penyedia layanan Anda) atau jika penyedia layanan seluler Anda tidak ada dalam daftar untuk negara Anda, gunakan opsi "Pengaturan Manual".Penyedia layanan Anda dapat membantu Anda dengan pengaturan yang benar untuk dimasukkan.

Langkah 4B (Pengaturan SMTP): Jika Anda menggunakan kartu SIM berkemampuan SMTP, dan ingin mendapatkan gambar melalui data daripada teks, pilih “Pengaturan SMTP”, lalu tekan OK.Sorot "Pengaturan Otomatis" dan tekan tombol OK.Pilih negara Anda menggunakan tombol panah ATAS/BAWAH dan tekan OK.Pilih penyedia layanan seluler Anda dan tekan tombol OK.Kemudian pilih jenis surat dan tekan OK, Anda akan menemukan APN, Server, Port siap.Anda masih perlu menambahkan alamat email dan kata sandi pribadi Anda sebagai pengirim.Selanjutnya, pilih "Jenis SMTP" pengirim (dengan atau tanpa SSL), dan masukkan alamat email penerima (layar "Alamat Email").

Jika "Pengaturan Otomatis" tidak berfungsi, gunakan opsi "Pengaturan Manual".Misalnya, Gmail adalah pilihan pengirim yang disarankan.Untuk setup, gunakan "smtp.gmail.com", Port 465, dengan SSL.

Langkah 5: Dari layar “MMS” atau “SMTP”, Anda juga dapat mengatur alamat email untuk menerima data dari kamera (ini adalah satu-satunya pilihan saat menggunakan SMTP, karena menerima gambar melalui teks tidak dimungkinkan. Untuk SMS/ Operasi MMS, email adalah opsional selain telepon (teks) penerimaan gambar).Pilih “Alamat Email” lalu tekan OK.Tekan OK lagi untuk mulai memasukkan alamat email Anda.Setelah selesai, tekan tombol MENU untuk menyimpannya.

Langkah 6: Uji kamera untuk memastikan bahwa Anda akan menerima gambar.Dengan kamera dialihkan ke "SETUP", dan sinyal nirkabel dikonfirmasi oleh bilah hijau di sebelah kanan ikon antena, tekan tombol panah KIRI.Anda akan melihat tampilan "Langkah" saat kamera menjepret dan mengirimkan foto, diikuti dengan "Pengujian nirkabel selesai!"dan "Kirim Sukses!"atau pesan “Komunikasi Err”.Jika sukses ditunjukkan, periksa pesan teks dan/atau email Anda untuk gambar uji.Jika kamera menampilkan pesan kesalahan, coba tes lagi, setelah memeriksa ulang langkah-langkah dan pengaturan yang tercantum di atas.Anda juga dapat meminta penyedia nirkabel Anda untuk memverifikasi bahwa semua data/nomor terkait nirkabel seperti yang ditunjukkan dalam menu adalah benar dan terkini.

Langkah 7: (Opsional) Dari layar menu “Wireless Setting”, pilih “Preferences” dan tekan OK.Pilih Ukuran Gambar yang Anda inginkan (file gambar yang lebih kecil memiliki kualitas yang lebih rendah tetapi dapat ditransmisikan lebih cepat/lebih murah).Tetapkan "Nomor Maks Harian" untuk membatasi jumlah total gambar yang Anda terima dalam jangka waktu 24 jam.

PENGANTAR

Tentang Trophy Cam HD NIRKABEL

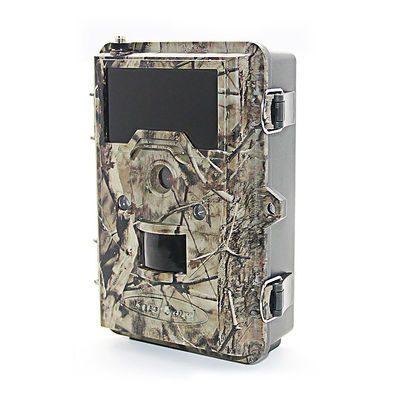

WIRELESS Trophy Cam HD adalah kamera pengintai digital.Ini dapat dipicu oleh setiap gerakan game di suatu lokasi, terdeteksi oleh sensor gerak Passive Infra-Red (PIR) yang sangat sensitif, dan kemudian mengambil gambar berkualitas tinggi (foto diam hingga 12MP), atau klip video.

WIRELESS Trophy Cam HD mengkonsumsi daya yang sangat kecil (kurang dari 0,25 mA) dalam keadaan siaga (pengawasan).Ini berarti dapat memberikan masa pakai baterai yang lama ketika perangkat ditenagai oleh baterai alkaline AA berkapasitas penuh, dan bahkan lebih lama lagi menggunakan baterai lithium AA.Setelah gerakan di area yang dipantau terdeteksi, unit kamera digital akan dipicu sekaligus (biasanya dalam satu detik) dan kemudian secara otomatis mengambil foto atau video sesuai dengan pengaturan yang telah diprogram sebelumnya.WIRELESS Trophy Cam HD dilengkapi dengan LED inframerah built-in yang berfungsi sebagai flash, sehingga memberikan foto atau video yang jelas (dalam hitam & putih) bahkan dalam gelap, dan dapat mengambil foto atau video berwarna di bawah cahaya matahari yang cukup.WIRELESS Trophy Cam HD dirancang untuk penggunaan di luar ruangan dan tahan terhadap air dan salju.

Kamera jejak Anda adalah salah satu generasi terbaru dari WIRELESS Trophy Cam HD, dan mencakup banyak fitur baru atau yang ditingkatkan, termasuk:

• Sensitivitas PIR Otomatis - kamera memantau kondisi suhu sekitar dan secara otomatis menyesuaikan sinyal sensor/pemicu agar lebih sensitif terhadap sedikit variasi suhu pada hari yang panas, kurang sensitif pada hari yang dingin.

• Hyper Night Vision - Rangkaian IR LED Flash sekarang memiliki jangkauan yang lebih jauh, output yang lebih cerah, dan cakupan yang lebih baik untuk gambar malam hari yang lebih baik.

• Pemindaian Lapangan 2x dengan Pemicu Langsung - Fitur "selang waktu" ini menyertakan opsi untuk blok perekaman kedua dengan waktu mulai/berhentinya sendiri.Sinyal pemicu yang dihasilkan oleh aktivitas satwa liar di sekitar masih akan menghasilkan foto/video tambahan seperti biasanya, terlepas dari operasi Pemindaian Lapangan.

• Kemampuan Geotag GPS - memungkinkan pengguna untuk memasukkan bujur dan lintang posisi kamera, yang akan disematkan di setiap file foto.Ini memungkinkan Google Earth, Picassa, dan perangkat lunak lain yang mendukung geotag untuk secara otomatis menampilkan peta yang menunjukkan lokasi setiap kamera saat sekelompok foto ditinjau di komputer.Khususnya

berguna bagi mereka yang men-setup beberapa WIRELESS Trophy Cam HD untuk memantau area yang luas atau terpisah.

• Mode Multi Blitz (Kontrol LED) - mencegah foto blitz yang terlalu terang dalam aplikasi jarak dekat

• NV Shutter - pengguna dapat memilih kecepatan rana untuk gambar yang diambil pada malam hari memungkinkan kontrol atas kecerahan vs. kemampuan untuk menghentikan gerakan

• Mode Pengoperasian Kamera dapat dibatasi untuk Siang saja, Malam saja, atau 24 jam dan banyak lagi fitur seperti Video HD 1080p dengan Audio, foto diam format layar lebar atau layar penuh, nama kamera yang tidak dapat dicetak (set pengguna) bersama dengan data terkini termasuk suhu dan bulan fase.

Aplikasi

WIRELESS Trophy Cam HD dapat digunakan sebagai kamera jejak untuk pramuka atau observasi.Ini juga cocok untuk penggunaan pengawasan.

BAGIAN DAN KONTROL

WIRELESS Trophy Cam HD menyediakan koneksi berikut untuk perangkat eksternal: port USB, slot kartu SD, dan daya DC eksternal masuk. Sakelar daya 3 arah digunakan untuk memilih mode pengoperasian utama: OFF, SETUP, dan ON (hal 9, Gambar 2).Antarmuka tombol kontrol dengan enam tombol terutama digunakan dalam mode SETUP untuk memilih fungsi dan parameter operasional.Seperti yang ditunjukkan pada halaman berikutnya, tombol-tombol ini adalah: ATAS, BAWAH, KIRI, KANAN, OK dan MENU.Empat tombol juga dapat menjalankan fungsi kedua (operasi pintasan dalam mode PERSIAPAN) selain fungsi utamanya: Tombol BAWAH dapat digunakan untuk mengatur kamera ke mode Foto (ikon kamera foto), dan tombol ATAS dapat mengatur kamera ke mode Video (ikon kamera film).Tombol KANAN juga berfungsi sebagai tombol rana manual (“SHOT”) kamera.Tombol OK dapat digunakan untuk meninjau gambar atau video.Fungsi sekunder ini ditunjukkan oleh ikon atau teks di atas tombol (Gbr. 2).

MEMASANG BATERAI DAN KARTU SD

Sebelum Anda mulai mempelajari cara menggunakan WIRELESS Trophy Cam HD, Anda harus terlebih dahulu memasang satu set baterai dan memasukkan kartu SD.Meskipun itu mungkin hanya memakan waktu satu menit, ada beberapa catatan penting tentang baterai dan kartu SD yang harus Anda ketahui, jadi luangkan waktu untuk membaca petunjuk dan peringatan berikut:

Memuat Baterai

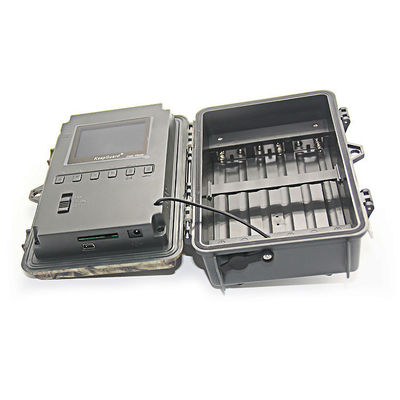

Setelah membuka kait di sisi kanan WIRELESS Trophy Cam HD, Anda akan melihat bahwa WIRELESS Trophy Cam HD memiliki dua belas slot baterai.Untuk masa pakai baterai yang maksimal, Anda harus memasang satu set baterai lengkap.WIRELESS Trophy Cam HD juga dapat dioperasikan hanya dengan empat baterai yang dipasang di slot pertama saja (mulai dari kiri-lihat foto).Daya tahan baterai akan lebih pendek dengan 4 baterai, tetapi kamera akan beroperasi secara normal.Baik Anda menggunakan 4 atau satu set lengkap, pastikan untuk memasukkan setiap baterai dengan polaritas yang benar (ujung negatif atau "datar" pada pegas panjang setiap slot baterai).merekomendasikan penggunaan satu set lengkap baterai lithium AA (merek Energizer®) atau baterai alkaline AA baru.Baterai NiMh yang dapat diisi ulang tidak disarankan, karena voltase yang lebih rendah dari 1.2v yang mereka hasilkan dapat menyebabkan masalah operasional.Saat baterai internal (AA) kamera menjadi lemah, LED indikator baterai rendah akan menyala biru, menunjukkan baterai kamera harus diganti.Anda juga akan menerima peringatan jika tingkat daya baterai turun melalui MMS atau email saat nirkabel aktif.

Memasukkan Kartu SD

Masukkan kartu SD (dengan sakelar daya kamera dalam posisi OFF) sebelum mulai mengoperasikan kamera.Jangan memasukkan atau mengeluarkan kartu SD saat sakelar daya dalam posisi ON.WIRELESS Trophy Cam HD menggunakan kartu memori SD (Secure Digital) standar untuk menyimpan foto (dalam format .jpg) dan/atau video (dalam format .mov).Kartu SD dan SDHC (Kapasitas Tinggi) hingga kapasitas maksimum 36GB didukung.Dianjurkan untuk menggunakan kartu SD kecepatan tinggi (SanDisk® SDHC kelas 6 atau lebih tinggi) jika Anda akan menggunakan pengaturan video HD 1280x720 atau 1920x1080.

Sebelum memasukkan kartu SD ke dalam slot kartu setelah membuka penutup depan kamera, pastikan sakelar proteksi tulis di sisi kartu dalam posisi “mati” (BUKAN dalam posisi “Kunci”).Berikut ini menjelaskan cara memasukkan dan mengeluarkan kartu SD:

• Masukkan kartu SD ke dalam slot kartu dengan sisi labelnya menghadap ke atas.Bunyi “klik” menunjukkan bahwa kartu berhasil dipasang.Jika sisi kartu yang salah menghadap ke atas, Anda tidak akan dapat memasukkannya tanpa paksaan.Hanya ada satu cara yang benar untuk memasukkan kartu.Jika kartu SD tidak terpasang dengan benar, perangkat tidak akan menampilkan ikon kartu SD pada LCD dalam mode SETUP.Disarankan untuk memformat kartu SD dengan menggunakan parameter "Format" WIRELESS Trophy Cam HD sebelum menggunakannya untuk pertama kali, terutama bila kartu telah digunakan di perangkat lain.

• Untuk mengeluarkan kartu SD, cukup dorong kartu secara perlahan (jangan coba menariknya keluar tanpa mendorongnya terlebih dahulu).Kartu dilepaskan dari slot dan siap dikeluarkan saat Anda mendengar bunyi klik.

PERINGATAN: Pastikan daya kamera dimatikan sebelum memasukkan atau mengeluarkan kartu SD atau baterai. Slot kartu SIM

MEMASANG ANTENA DAN SIM CARD

Memasukkan Kartu SIM

Beli dan aktifkan kartu SIM dari penyedia layanan ponsel Anda.Kartu SIM berkemampuan SMS/MMS (suara+teks) direkomendasikan jika Anda memiliki pesan teks tak terbatas, karena akan meminimalkan biaya.Anda juga akan memiliki opsi untuk mengontrol kamera dari jarak jauh melalui pesan teks.Pilih kartu SIM yang juga mendukung data (SMTP atau SSMTP) jika Anda lebih suka menerima gambar dari kamera melalui email melalui paket data Anda.Masukkan kartu SIM Anda yang telah diaktifkan ke dalam slot di dekat sudut kiri atas layar.

Memasang Antena

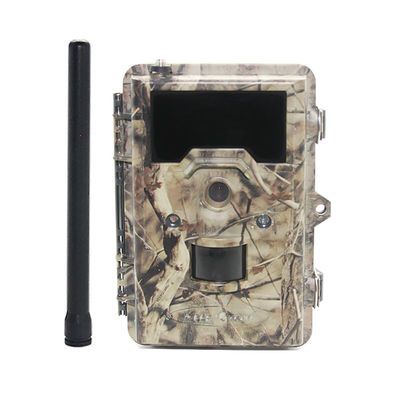

Karena antena nirkabel tidak dipasang sebelumnya (untuk pertimbangan pengemasan), Anda harus memasangnya ke kamera untuk mengaktifkan pengoperasian nirkabel.Cukup kencangkan dasar ulir antena ke soket di bagian atas kamera.Pastikan terpasang dengan benar, tetapi jangan terlalu kencangkan.Saat tidak menggunakan antena, ganti tutup karet untuk mencegah debu dan kotoran.

MENGGUNAKAN WIRELESS Trophy Cam HD

Setelah Anda menyiapkan WIRELESS Trophy Cam HD dengan memasang baterai dan kartu SD dengan benar, Anda cukup membawanya ke luar, mengikatnya ke pohon, menyalakannya dan pergi.Anda mungkin mendapatkan beberapa foto bagus yang persis seperti yang Anda inginkan.Namun, kami sangat menyarankan Anda terlebih dahulu menghabiskan waktu tambahan di dalam ruangan dengan manual ini dan kamera Anda sampai Anda tahu lebih banyak tentang apa yang dilakukan sakelar 3 arah dan tombol kontrol tersebut.Jika tidak ada yang lain, Anda mungkin ingin setidaknya mengatur tanggal dan waktu sehingga kamera akan mencetaknya pada foto Anda saat diambil, pelajari cara mengatur kamera untuk merekam klip video alih-alih foto jika Anda suka, dan baca beberapa tips tentang memasangnya di pohon.

MODE MATI, HIDUP, DAN PENGATURAN

WIRELESS Trophy Cam HD memiliki tiga mode operasional dasar:

• Mode OFF: Saklar daya pada posisi OFF.

• Mode ON: Saklar daya pada posisi ON (layar LCD mati.)

• Mode SETUP: Sakelar daya pada posisi SETUP (layar LCD menyala).

Mode MATI

Mode OFF adalah mode “aman” ketika tindakan apa pun harus diambil, misalnya, mengganti kartu SD atau baterai, atau memindahkan perangkat.Anda juga akan menggunakan mode OFF jika Anda menghubungkan kamera ke port USB komputer nanti untuk mengunduh foto/video Anda.Dan tentu saja, saat Anda menyimpan atau tidak menggunakan kamera, Anda akan mengubahnya ke OFF.Harap dicatat bahwa bahkan dalam mode OFF, WIRELESS Trophy Cam HD masih mengkonsumsi daya pada tingkat yang sangat rendah.Oleh karena itu, ada baiknya Anda mengeluarkan baterai dari kompartemen baterai jika kamera tidak akan digunakan dalam waktu lama.

Mode AKTIF

Kapan saja setelah baterai dan kartu SD dimasukkan, Anda dapat mengaktifkan kamera.Saat sakelar daya dipindahkan ke posisi teratas, kamera akan masuk ke mode ON (Live).LED indikator gerakan akan berkedip merah selama sekitar 10 detik.Interval ini memberikan waktu bagi Anda untuk menutup penutup depan WIRELESS Trophy Cam HD, menguncinya, dan meninggalkan area yang dipantau.Setelah dalam mode ON, tidak ada kontrol manual yang diperlukan atau mungkin (tombol kontrol tidak berpengaruh).WIRELESS Trophy Cam HD akan mengambil foto atau video secara otomatis (sesuai dengan pengaturan parameter saat ini) ketika dipicu oleh deteksi aktivitas sensor PIR di area yang dicakupnya.

Anda dapat memindahkan sakelar daya langsung dari mode OFF ke ON, atau berhenti di posisi SETUP terlebih dahulu untuk mengubah satu atau beberapa pengaturan, lalu pindahkan sakelar ke ON setelah Anda selesai melakukannya.

Mode PENYIAPAN

Dalam mode SETUP Anda dapat memeriksa dan mengubah pengaturan WIRELESS Trophy Cam HD dengan bantuan LCD bawaannya.Pengaturan ini, terdapat di Menu SETUP, memungkinkan Anda mengubah resolusi foto atau video, interval antar foto, mengaktifkan jejak waktu, dll. Memindahkan sakelar daya ke posisi SETUP akan menyalakan layar LCD, dan Anda akan melihat layar informasi yang menunjukkan berapa banyak gambar yang telah diambil, tingkat baterai, mode kamera atau video, dll.

CATATAN: Selalu pindahkan sakelar daya dari OFF ke mode SETUP.Ada kemungkinan kamera dapat terkunci jika dialihkan dari mode ON ke SETUP.Jika ini terjadi, cukup pindahkan sakelar ke OFF lalu tekan ke atas ke SETUP lagi.

Tombol/Fungsi Pintasan Mode SETUP

Seperti disebutkan sebelumnya di “Parts & Controls”, lima tombol di bawah LCD memiliki fungsi sekunder, “shortcut” saat kamera dialihkan ke mode SETUP (tetapi tombol MENU belum ditekan):

• Tekan tombol UP untuk mengatur kamera dengan cepat untuk merekam klip video.

• Tekan tombol BAWAH untuk mengatur kamera dengan cepat untuk mengambil foto.

• Tekan tombol KANAN untuk memicu rana secara manual.Ini berguna untuk menguji kamera-pastikan Anda dalam mode SETUP, tekan tombol KANAN, dan beberapa detik kemudian foto atau video (tergantung bagaimana kamera disetel) akan disimpan ke kartu SD (atau memori internal). jika tidak ada kartu yang dimasukkan).Penghitung "jumlah gambar yang diambil" di kanan atas LCD akan bertambah satu.Jika tampilan menunjukkan “SD PROTECTED” saat Anda menekan tombol SHOT, matikan kamera, keluarkan kartu SD dan geser sakelar pelindungnya ke mati.

• Tekan tombol KIRI untuk mengambil dan mengirim foto percobaan.Anda akan melihat tampilan "Langkah", diikuti oleh "Pengujian nirkabel selesai!"dan konfirmasi komunikasi nirkabel (atau kesalahan).

• Tekan tombol OK untuk meninjau foto atau video di layar.Lihat "Meninjau Gambar pada LCD Berwarna".

Menggunakan Menu SETUP untuk Mengubah Pengaturan

Tujuan utama mode SETUP adalah untuk memungkinkan Anda mengubah pengaturan parameter kamera, sehingga WIRELESS Trophy Cam HD Anda beroperasi persis seperti yang Anda inginkan.Anda akan melakukan ini dengan masuk ke Menu SETUP dan menekan tombol di bawah layar LCD, yang akan menunjukkan setiap parameter dan pengaturannya.

Mengubah Pengaturan Parameter dalam Mode SETUP

Berbagai pilihan atau "parameter" disediakan untuk memungkinkan Anda mengatur WIRELESS Trophy Cam HD ke preferensi operasional Anda.Untuk mengubah pengaturan parameter apa pun, Anda harus terlebih dahulu beralih ke mode SETUP.Setelah dalam mode SETUP, menekan tombol MENU akan memungkinkan Anda untuk memilih parameter dan mengubah pengaturannya.Nama parameter dan pengaturannya saat ini akan ditampilkan pada LCD.Menekan tombol KANAN atau KIRI akan menggulir ke parameter berikutnya atau sebelumnya, dan menekan tombol ATAS atau BAWAH memungkinkan Anda memilih pengaturan yang berbeda untuk parameter yang ditampilkan saat ini.Setelah Anda memilih pengaturan baru yang diinginkan untuk suatu parameter, tekan tombol OK untuk menyimpan pengaturan baru (sebenarnya mengubahnya).Setelah Anda selesai mengubah pengaturan satu atau beberapa parameter, tekan MENU lagi untuk keluar dari menu SETUP.MENU juga dapat ditekan kapan saja Anda ingin membatalkan perubahan pengaturan parameter setelah pengaturan baru dipilih.Setelah mengatur parameter ke preferensi Anda, pastikan untuk memindahkan sakelar ke AKTIF untuk mulai benar-benar mengambil foto atau video.Tidak ada gambar yang akan diambil jika sakelar dibiarkan dalam posisi SETUP (kecuali Anda menekan tombol KANAN/Bidik setelah keluar dari menu)—bahkan, kamera akan mati secara otomatis setelah beberapa menit tanpa tombol yang ditekan.

CATATAN:

(1) Saat kamera dalam mode ECO, perintah PIC tidak akan berfungsi.Ini hanya akan berfungsi dalam mode WAKE.

(2) SIM Anda harus memiliki layanan data yang aktif untuk menggunakan fungsi ini.
